CASE STUDY



레이저를 이용한 와이어 스트리핑

글로벌 전기 모터 제조업체는 직사각형 단면이 8x2mm인 적층 구리선의 PEEK 절연체를 제거하고 노출된 부위에 QR코드를 마킹하고자 하였습니다.

Contact us
Marcatura Laser per Spellatura e Marcatura di Cavi Elettrici
레이저
자동차
표준
구리(COPPER)

도전 과제



매우 빠른 라인 속도:
와이어를 72초에 140mm 이상 벗겨야 하며 데이터 매트릭스를 20초 미만으로 마킹해야하며,

와이어 단면이 직사각형이기 때문에 네 면을 모두 벗겨야 합니다.



또한 스트리핑이 깨끗하고 가장자리에 잔류물이 없으며 전도성이 양호한지 확인해야 합니다.



SIC MARKING



솔루션

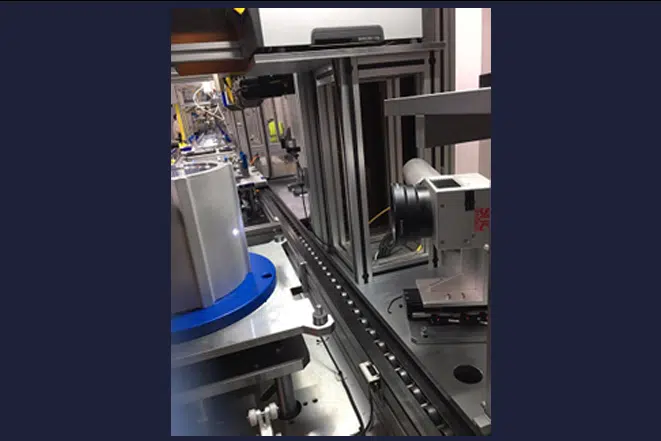

SIC MARKING은 다음과 같이 구성된 레이저 스트리핑 워크스테이션을 제공했습니다.



  • 8mm 폭의 대형 측면을 벗겨내기 위한 100W 레이저 2대
  • 2mm 폭의 소형 측면을 벗겨내기 위한 50W 레이저 2대
  • 구리선을 위한 컨베이어 및 위치 결정 시스템
  • 2D 코드를 판독하는 시스템
  • 와인더가 구리선을 일정 거리 이상 펼쳐 놓으면 레이저가 모든 측면을 제거하고 2D 코드를 마킹



레이저 와이어 스트리핑은 고객을 위한 수많은 적용 사례에서 SIC MARKING이 습득한 새롭고 복잡한 기술입니다.



SIC MARKING은 다양한 레이저를 사용해 고객의 절연재를 기준으로 각 케이스에 가장 적합한 레이저를 선택할 수 있습니다.

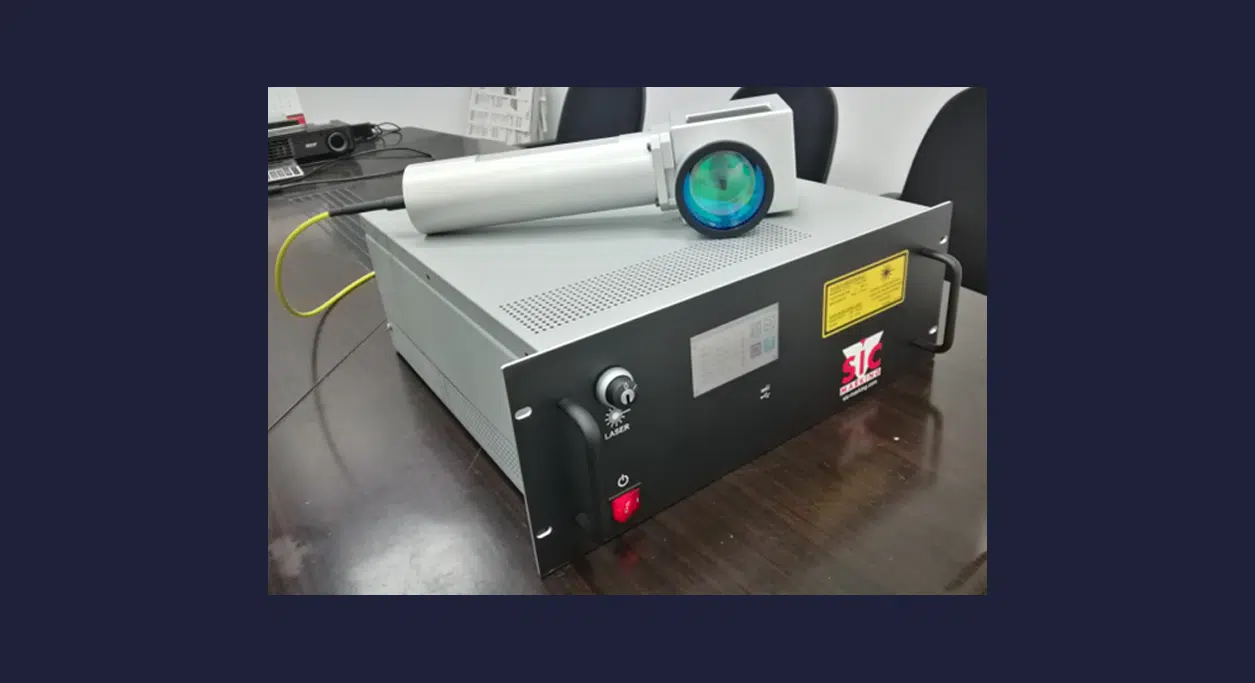

i 104

제품 참조

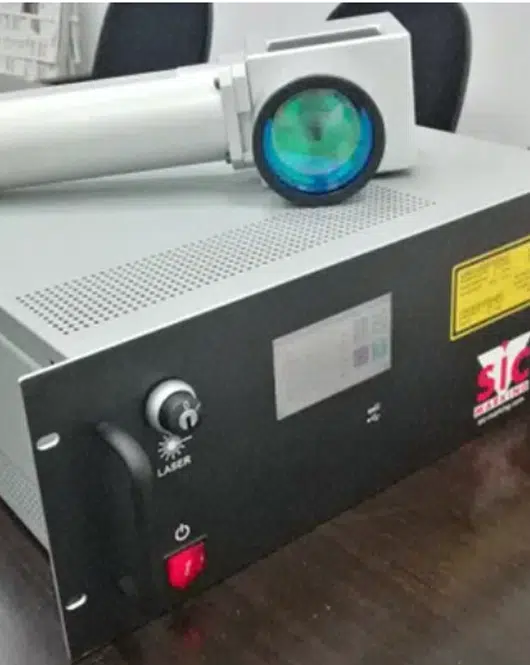

i104 EASY

  • PC 작업 또는 PC 없이 작업 가능
  • 다목적성 및 유연성
  • 간편한 통합

적용 사례



  • 적용 산업

  • 적용 소재

  • 적용 기술

  • 장비 유형

Chargement
Marquage de serrures de malles

여행 가방 자물쇠 마킹

기계 추적성을 위한 다양한 형식의 명판 마킹

Marquage VIN par laser

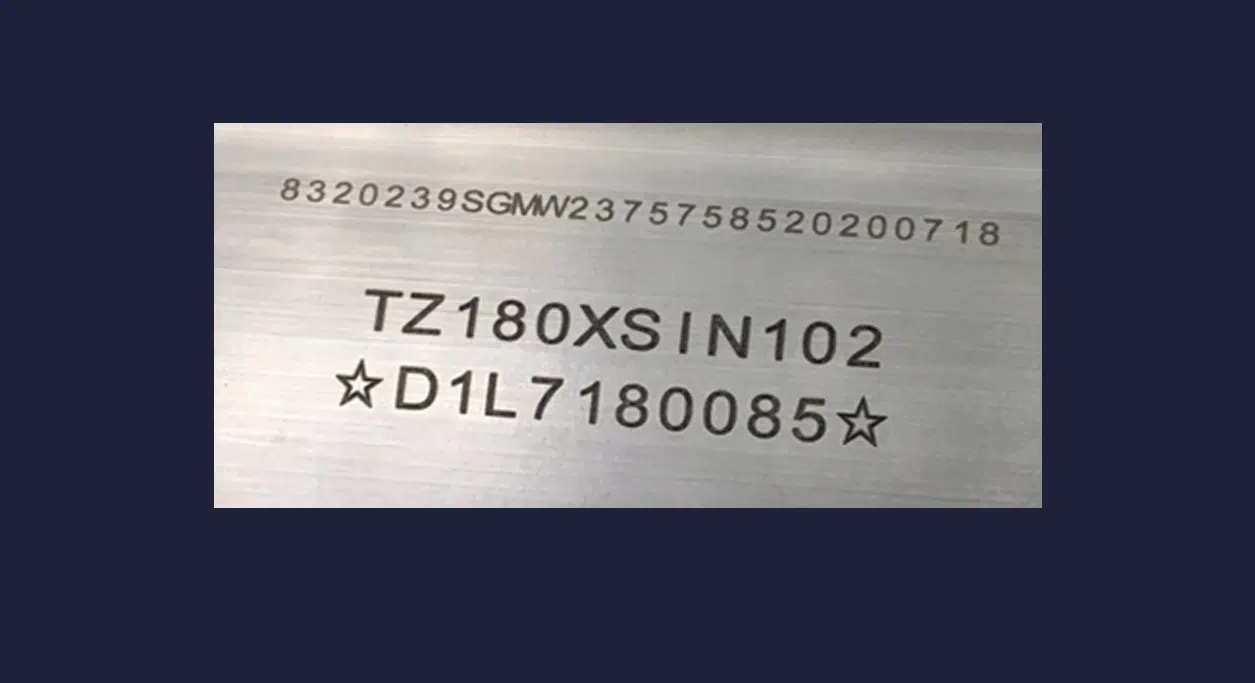

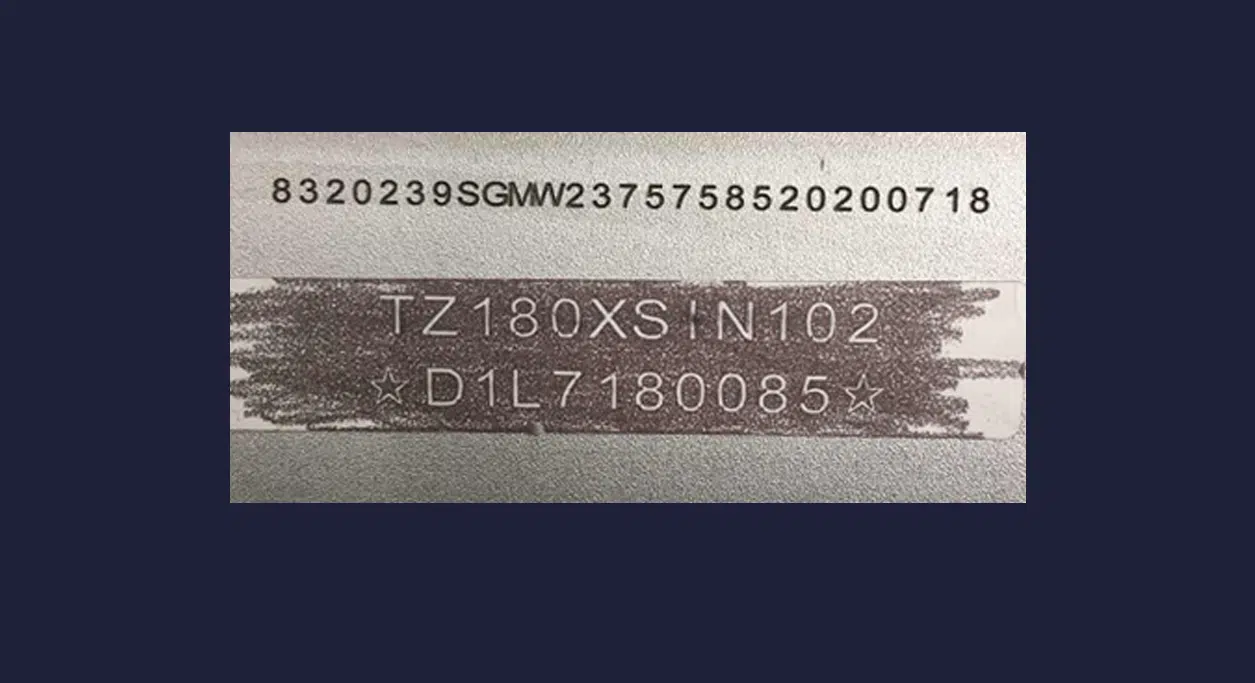

VIN 레이저 마킹
