고속, 정밀
브레이크 내장 전동식 Z축
Low Stress 마킹

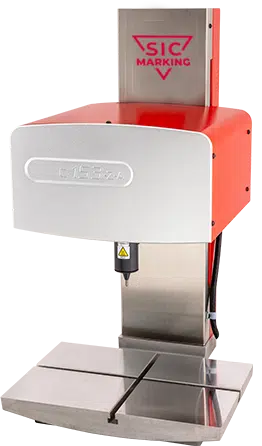

Macchina di Marcatura C153 Za con Asse Z
Description

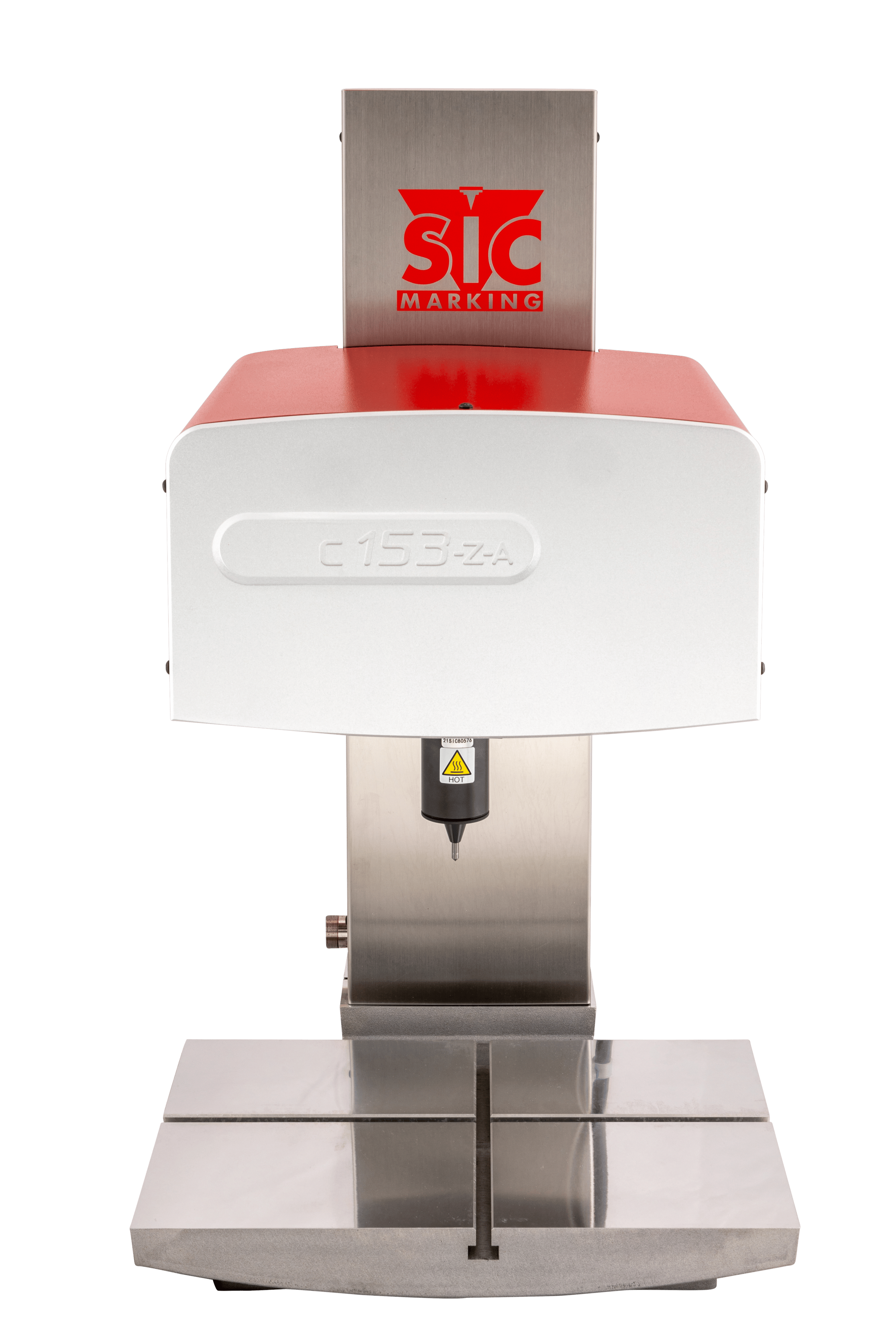

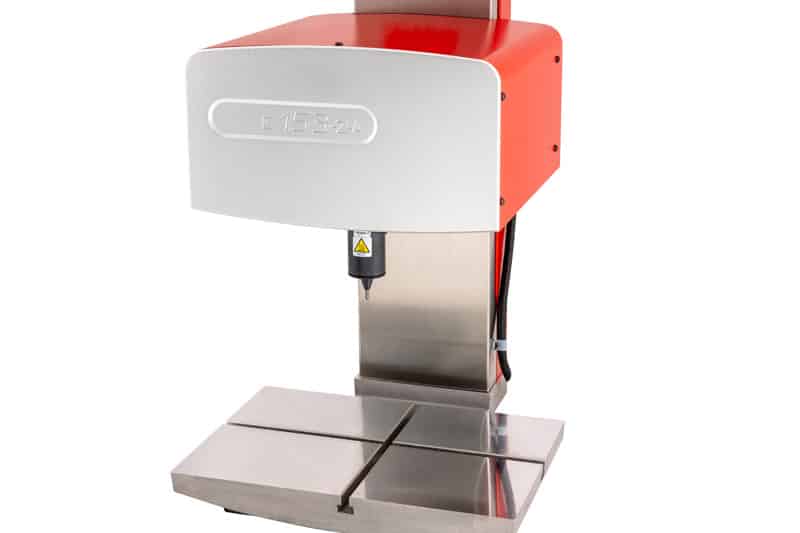

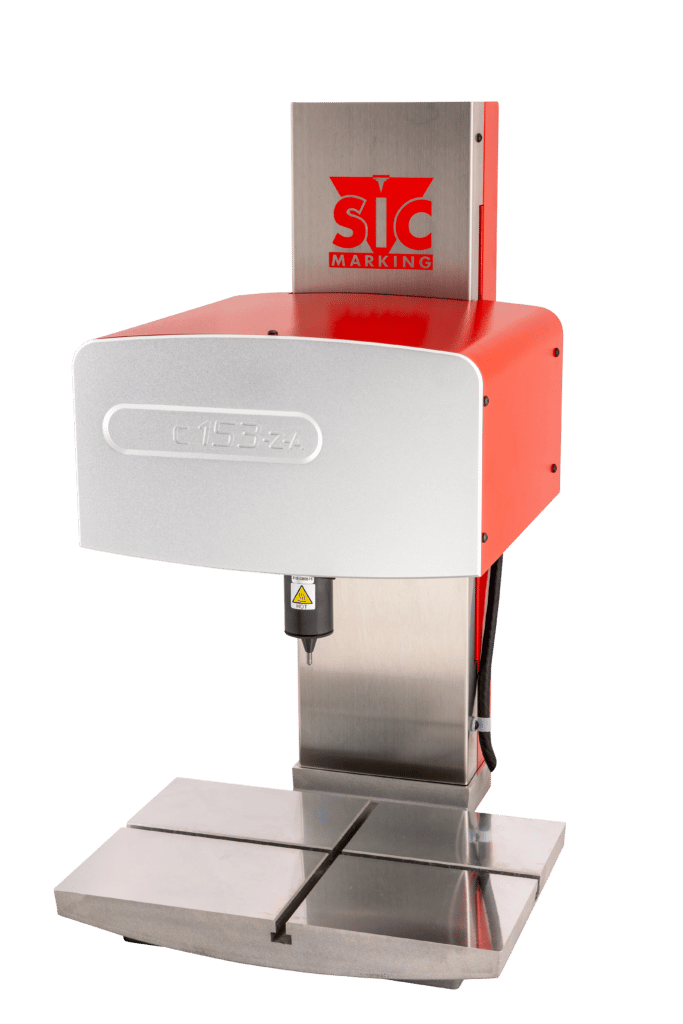

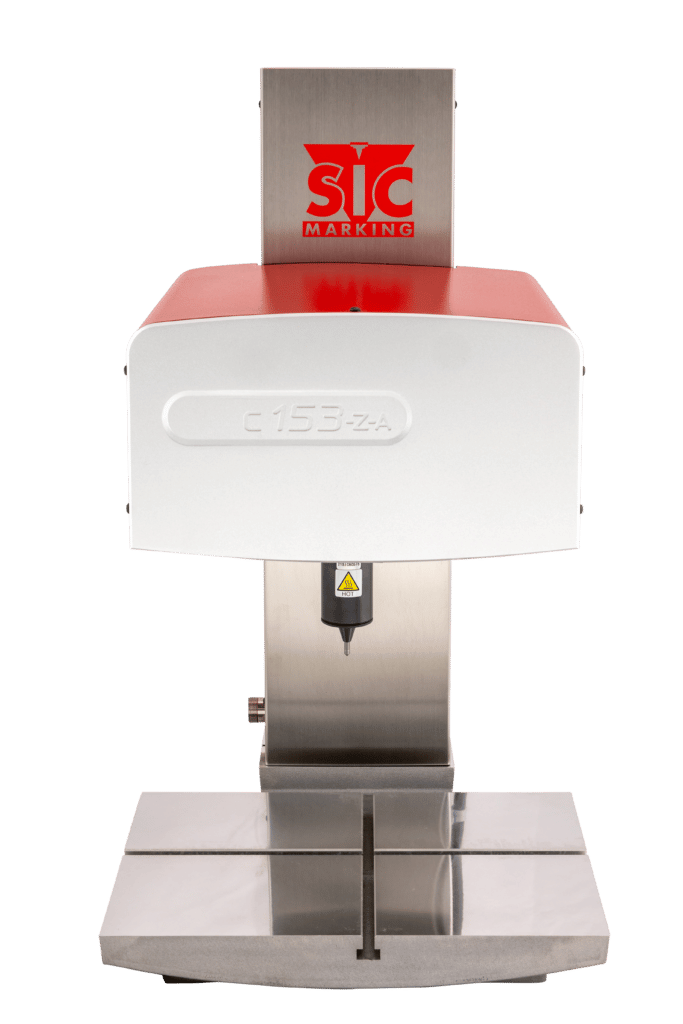

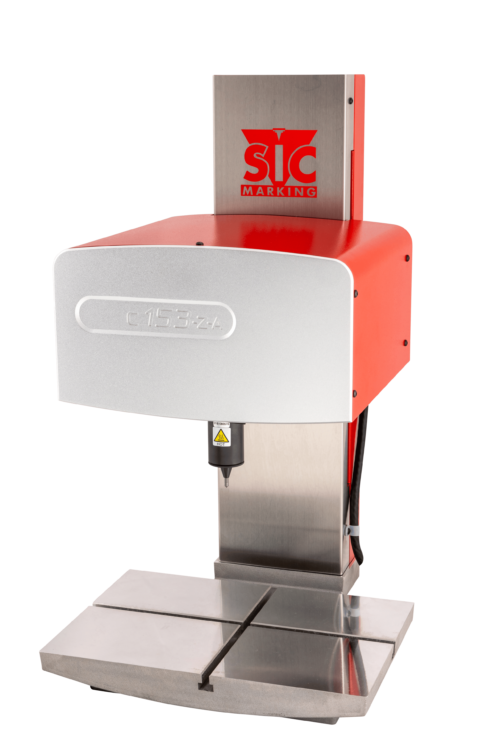

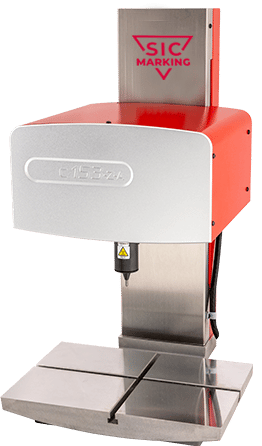

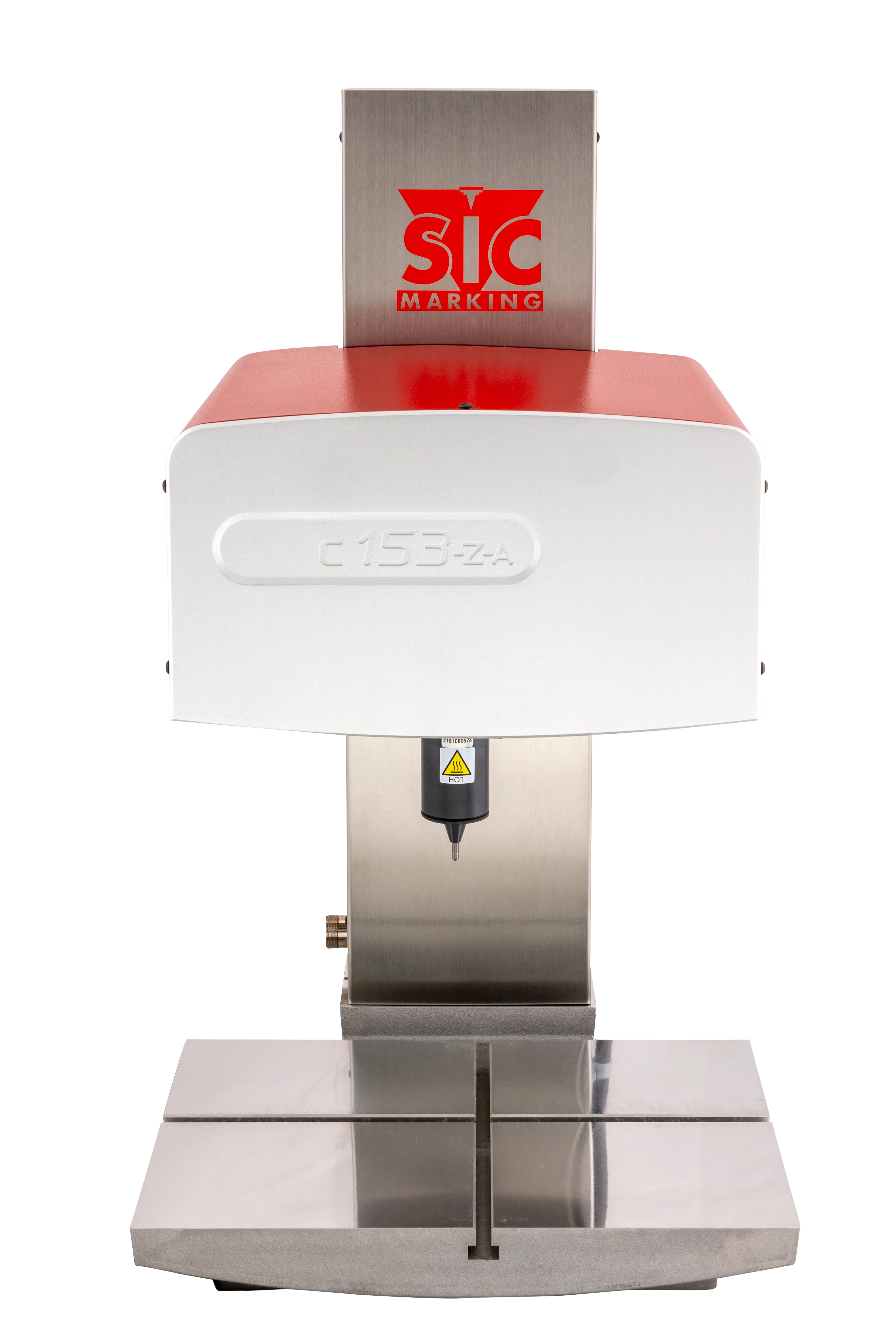

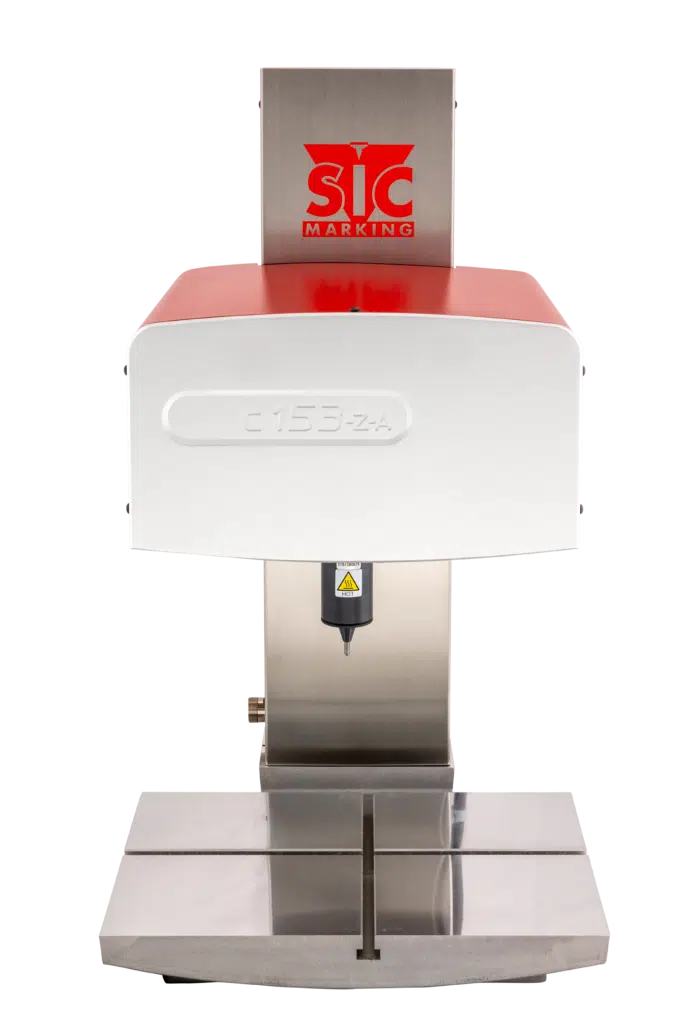

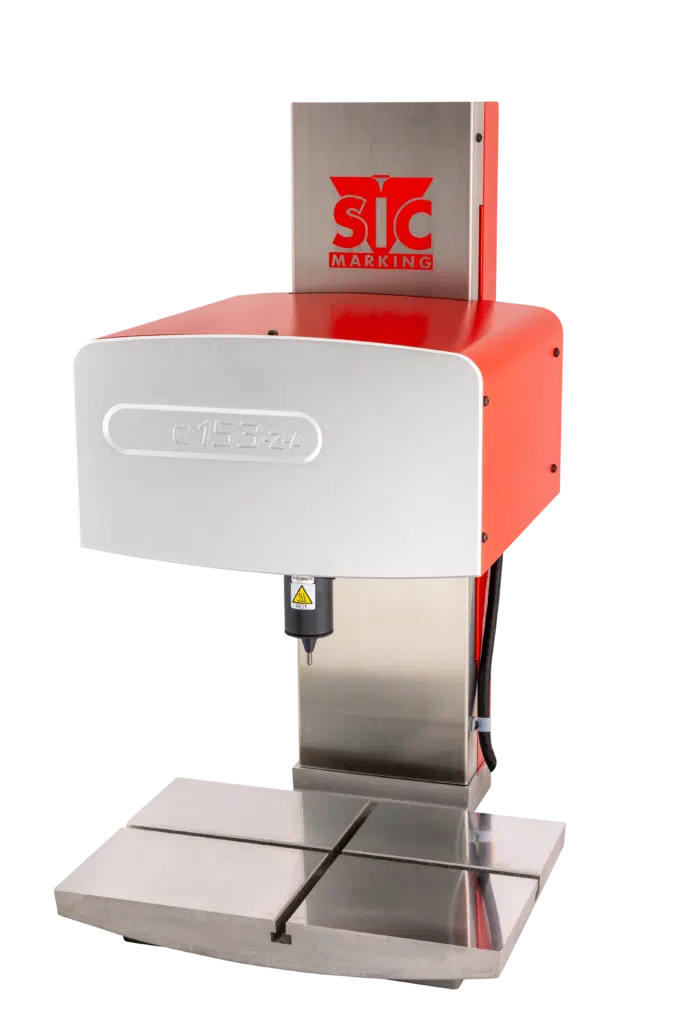

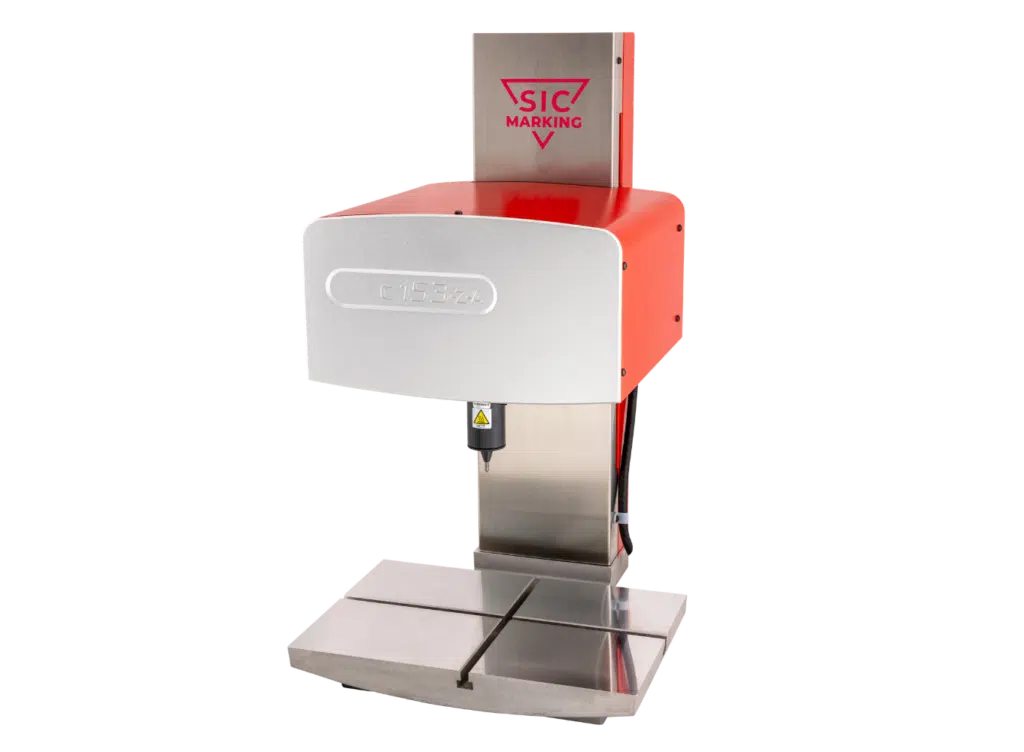

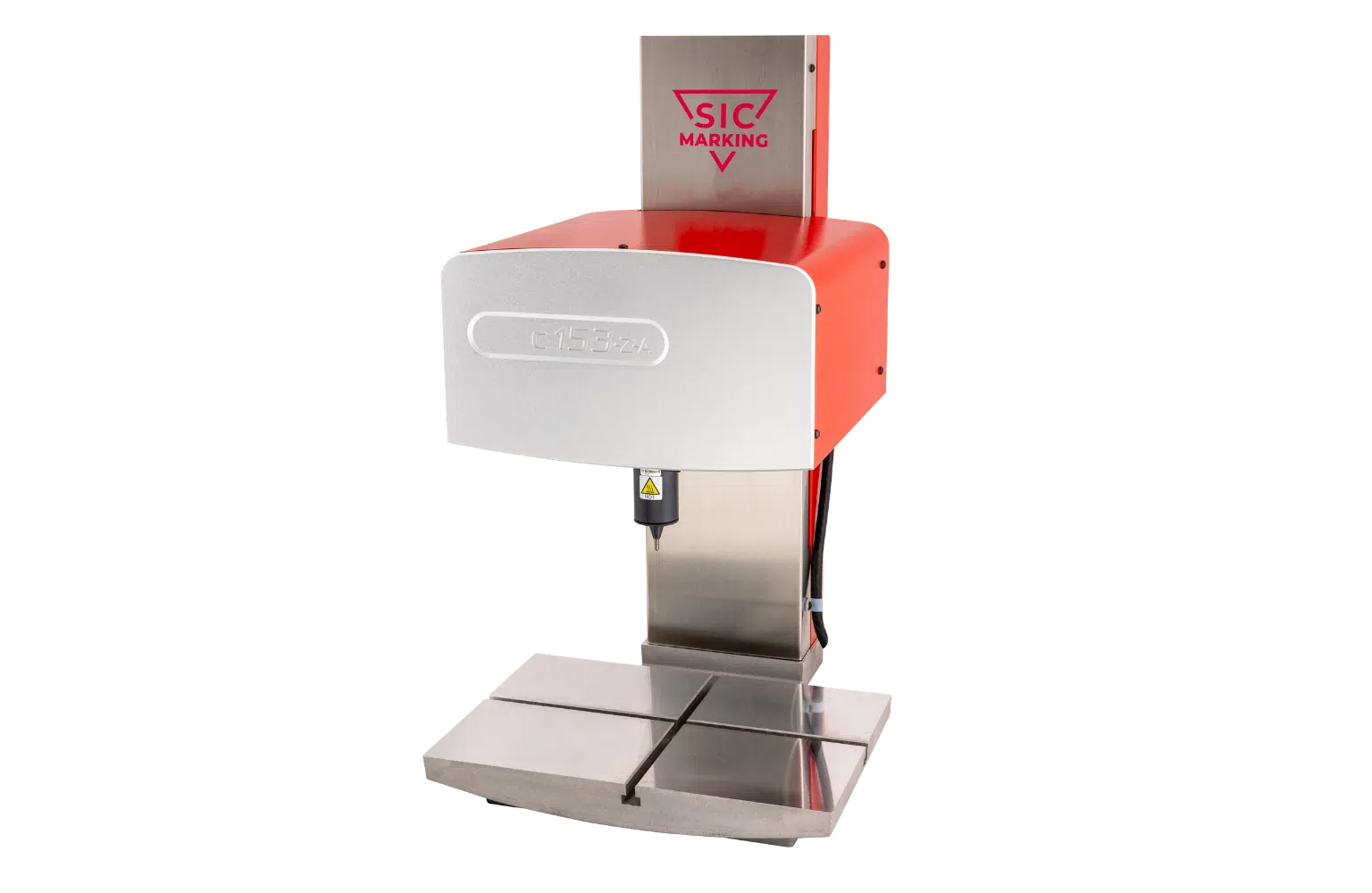

C153 ZA는 C153에 전동 Z축 및 자동 위치 설정 (AUTO SENSING) 기능 이 추가된 프리미엄 탁상형 타각 마킹기로, 마킹 대상의 높이에 따라 수직(Z) 축을 자동으로 설정하여 마킹 헤드의 위치를 결정하므로 소형 또는 중형 사이즈 정도의 파트를 마킹하는데 이상적인 장비입니다.



C153 ZA는 연속 또는 대량 작업에 적합한 내구성 있는 고속 장비로, 주조 합금 베이스와 강화형 Z축으로 구성되어 매우 견고합니다.



넓은 마킹 영역(160x100mm)으로 대형 표면 마킹이 가능하며, 플라스틱부터 62 HRC 경도의 메탈에 이르기까지 다양한 소재를 정밀하게 마킹할 수 있습니다. 실내 조명이 부족해도 내장된 LED 조명 시스템을 이용하여 쉽게 마킹이 가능합니다.

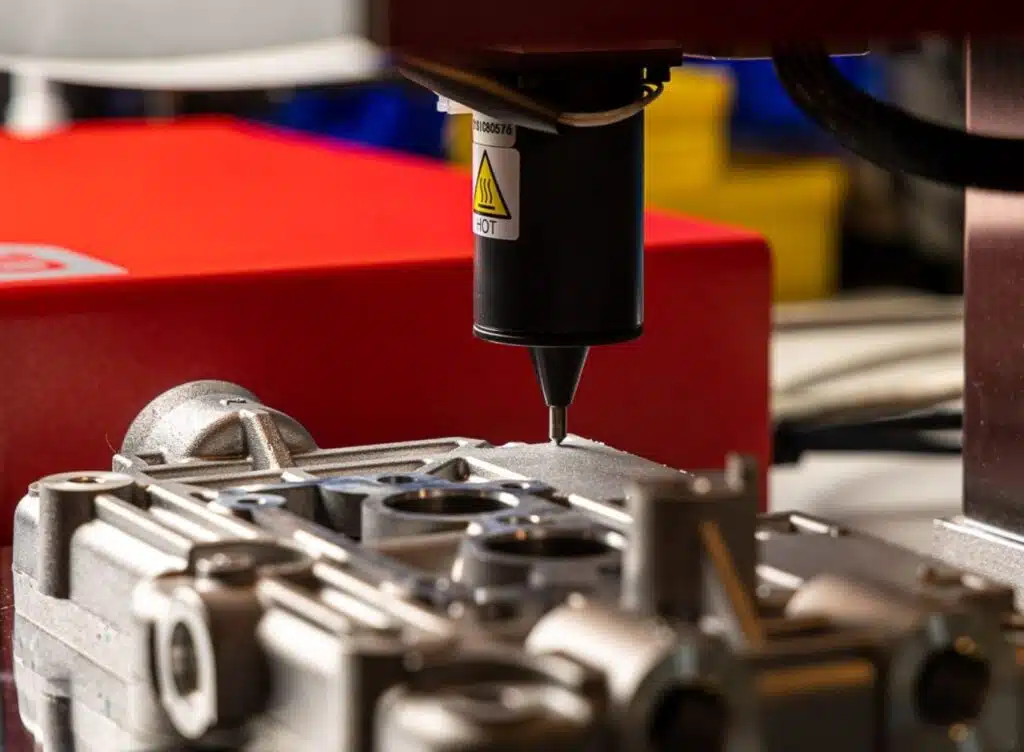

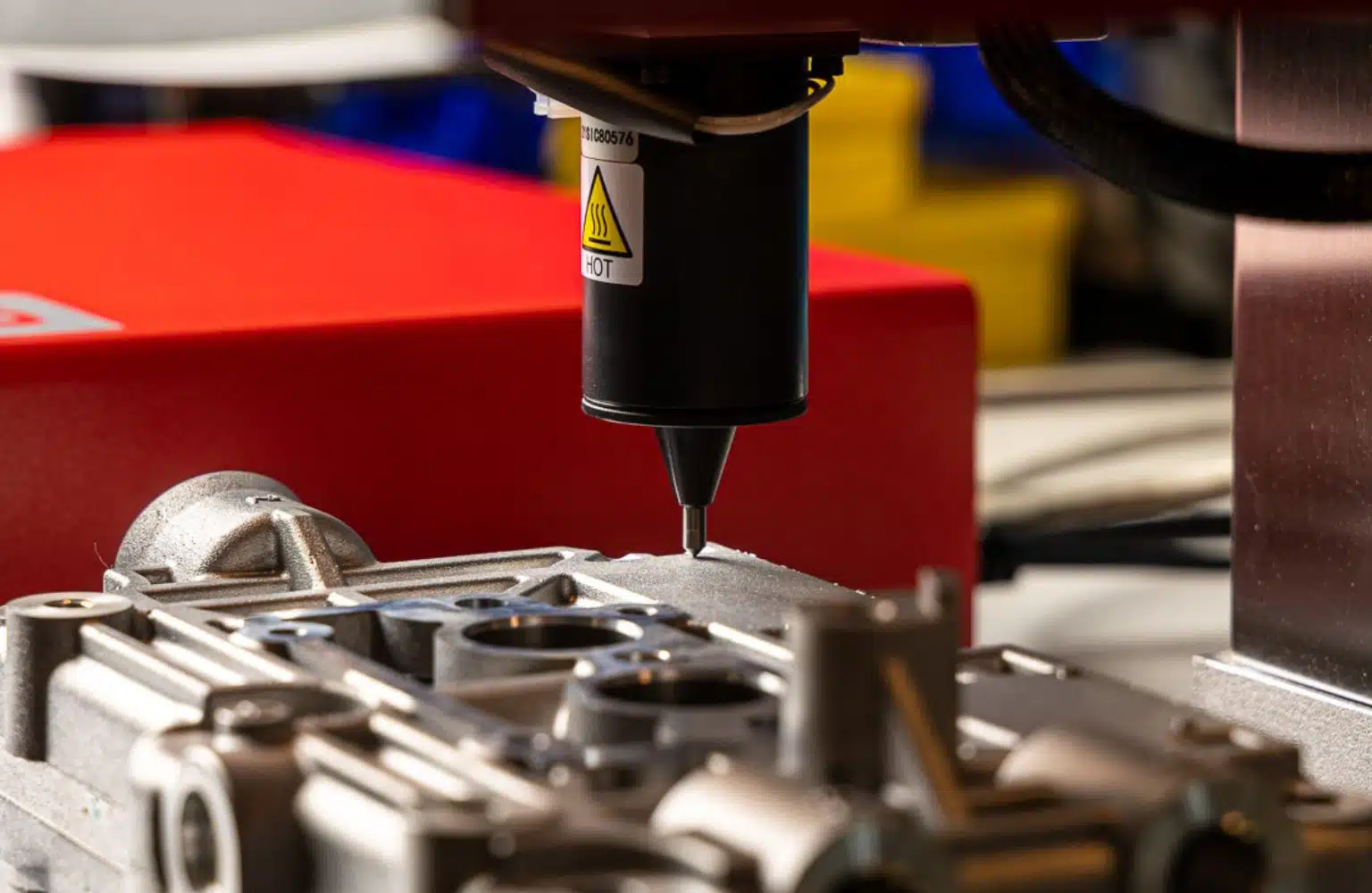

전원 공급 장치에 연결하면 바로 사용가능하며, 전자기(Electromagnetic) 타각 방식으로 평면, 오목, 볼록, 원형, 가공 표면 및 원소재 상태 등 다양한 형상과 표면 마감 상태의 파트를 마킹할 수 있습니다.

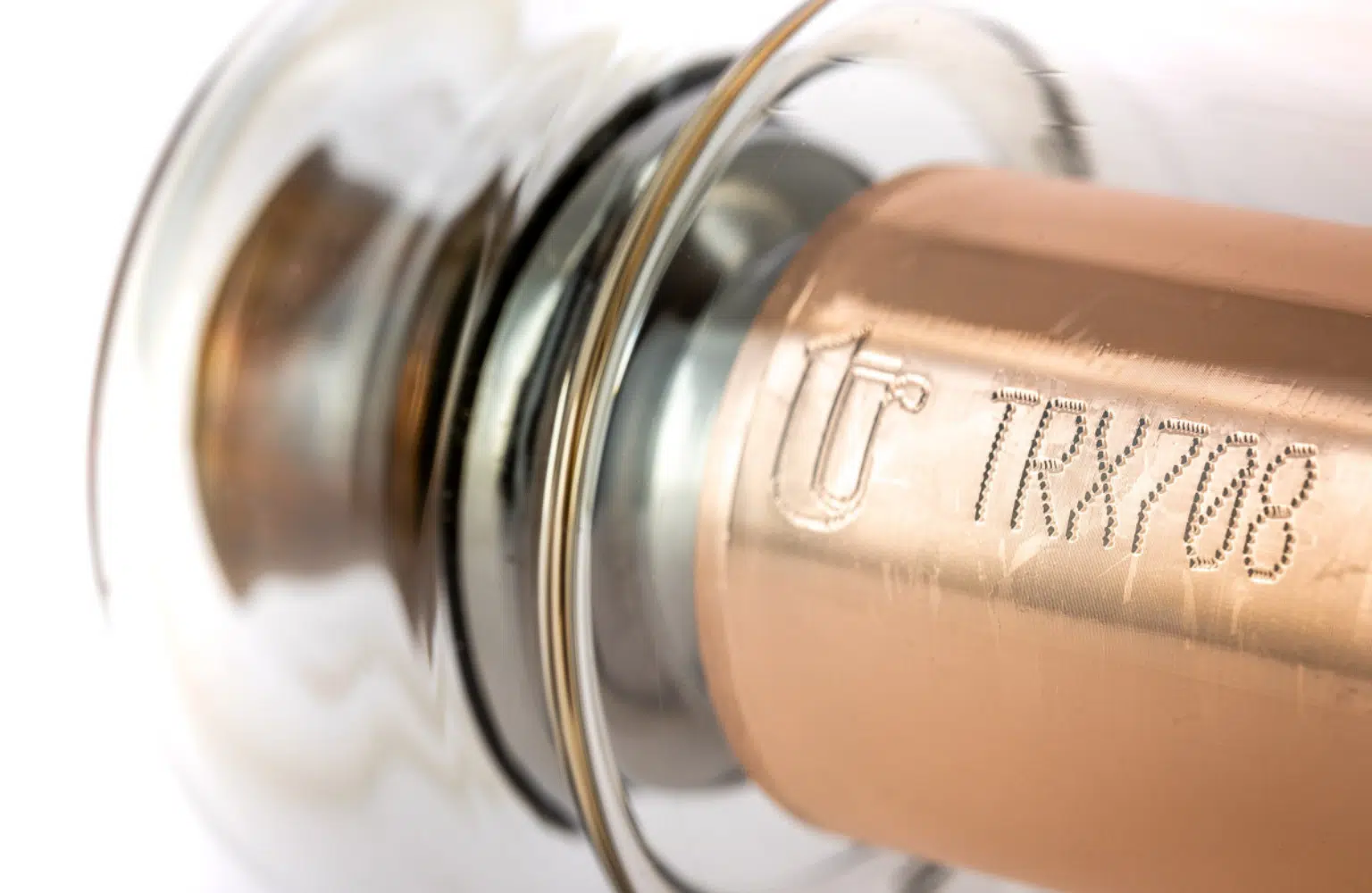

고품질 텅스텐 카바이드 마킹 핀(스타일러스: Stylus)를 적용하여 영숫자 텍스트, 로고, 2D 데이터 매트릭스 (Datamatrix) 코드를 각인할 수 있습니다.

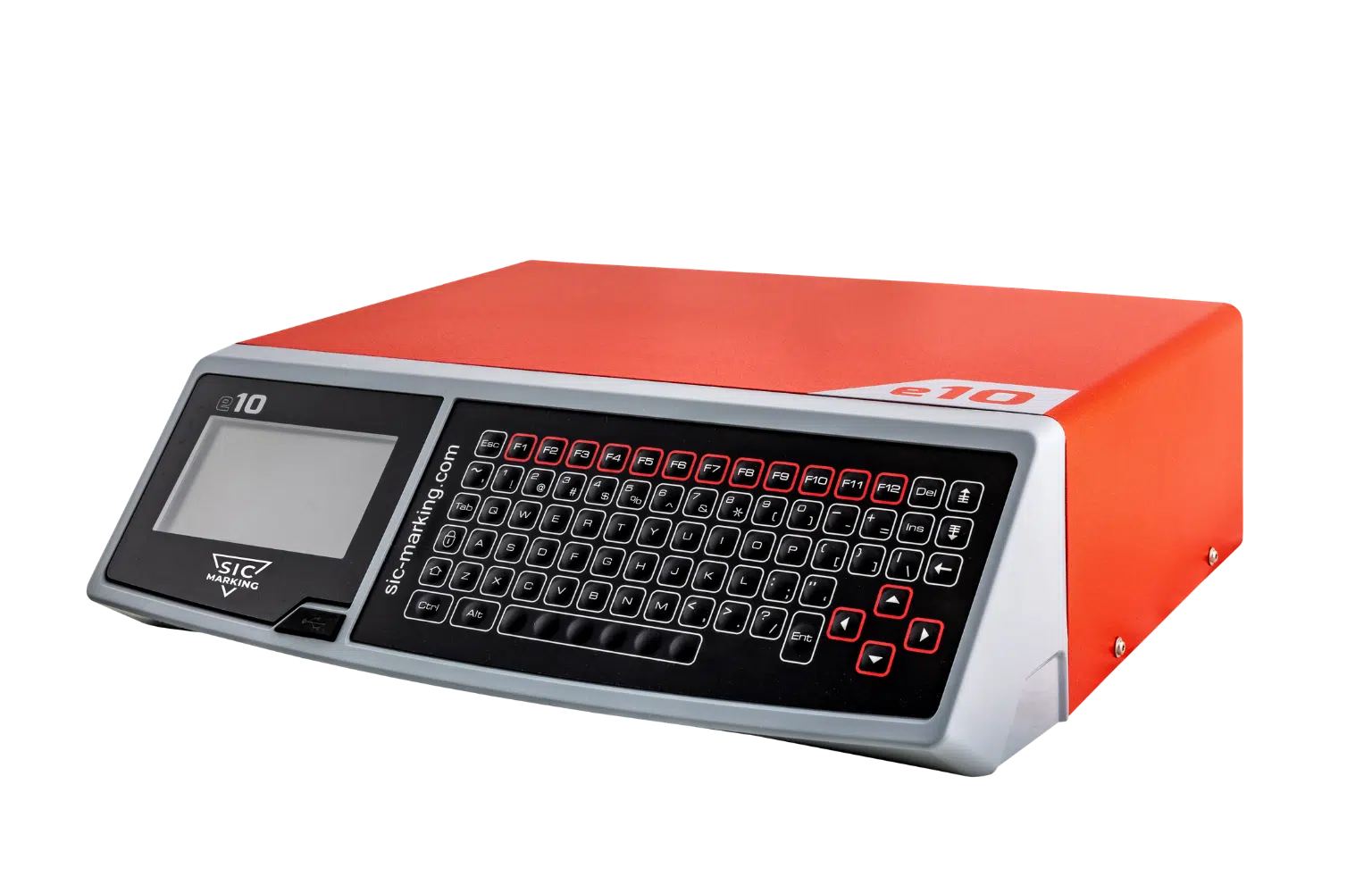

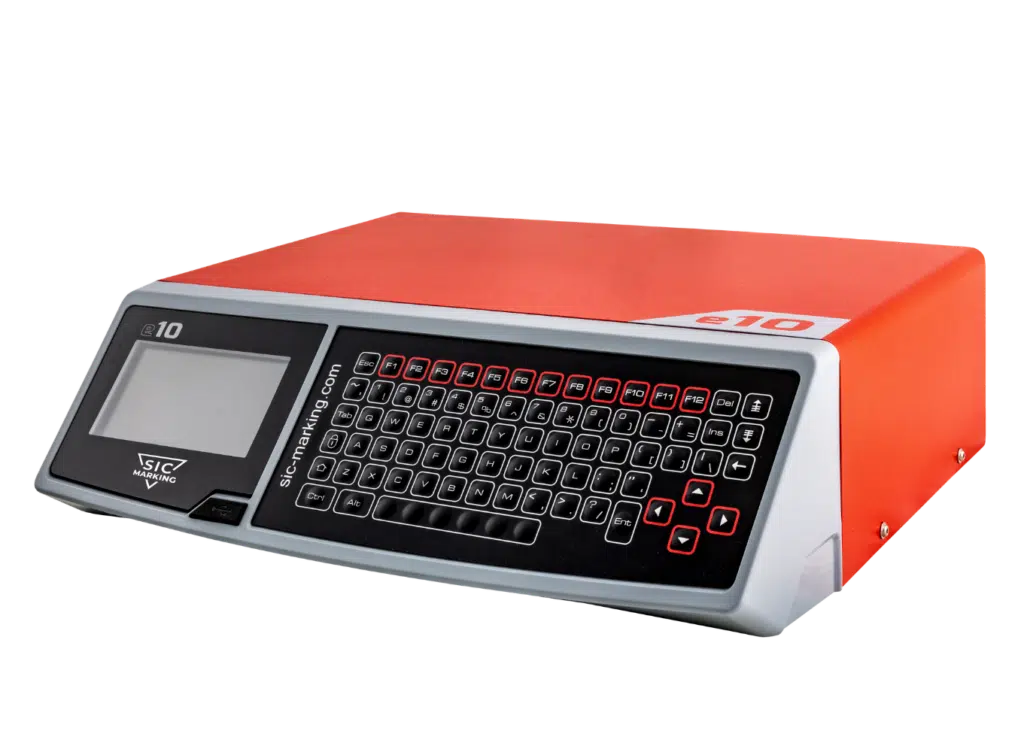

C153 ZA를 제어하는 E10 컨트롤러에는 방수막으로 덮인 쿼티 키보드와 사용자에게 간단하고 직관적인 인터페이스를 제공하는 백라이트 컬러 스크린이 있습니다.



마킹 파일은 USB 메모리 스틱을 사용해 컨트롤러와 PC 간에 업로드/다운로드할 수 있습니다.



Zoom

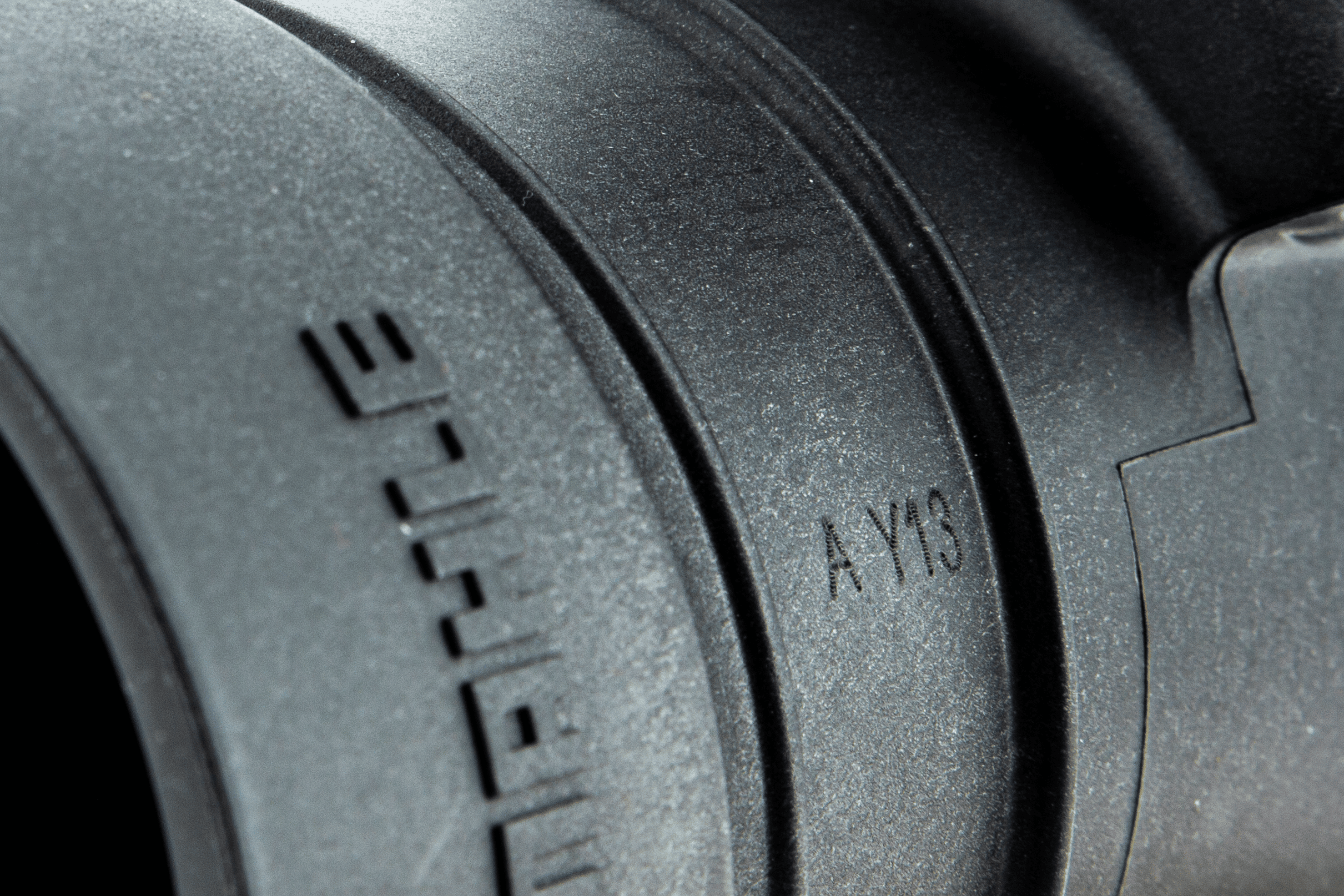

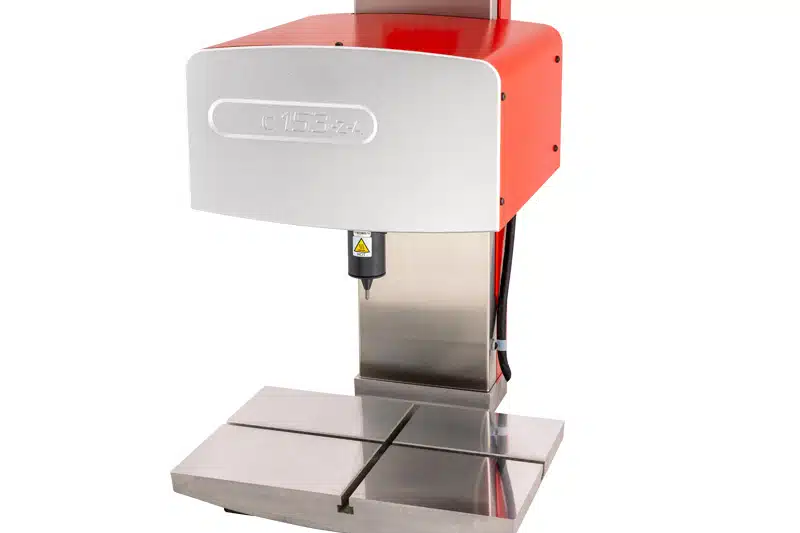

marquage micro percussion

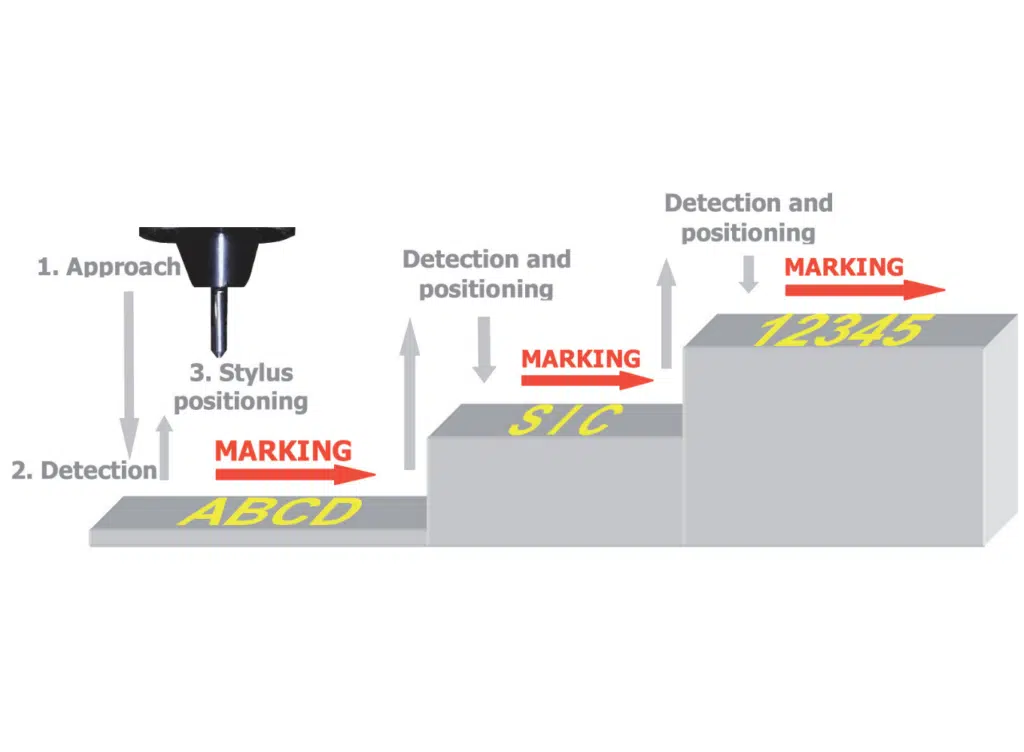

이 모델은 C153과 달리 일체형 브레이크가 있는 모터 구동 수직 축과 마킹 시 마킹 대상의 표면 높이에 따라 스타일러스 위치를 자동으로 조정하는 자동 감지 (Auto Sensing)  기능을 갖추고 있습니다.



“수치제어형 Z 축” 옵션을 사용하면 복수의 서로 다른 단차에서 마킹할 수 있습니다.

제원

마킹 영역

160 x 100 mm

중량

30 kg

외부 치수

385 x 350 x 636 mm

스타일러스 (마킹 핀)

텅스텐 카바이드 60 mm (기본)

Z축 이동

250 mm

Z 축 이동 속도

30 mm/초

E10 컨트롤러 사양

외부 치수

322 x 380 x 112 mm

중량

5 kg

LCD 화면 크기

95 x 54 mm

키보드

방수막이 있는 QWERTY  자판

출력

300 W

전원

단상, 85 ~ 260 V AC, 50-60Hz

제어된 축(Axis) 수

2축 (옵션으로 3축 및 4축 가능)

소프트웨어

마킹 파일 저장 용량

2,000개 이상

메모리

7,110 KB

영문 및 숫자

일련번호호, 날짜/시간 태그

로고

PC 소프트웨어에서 생성

데이터 매트릭스

최대 348자, 48 x 48 셀

사용 폰트(Font)

Arial, Courier, OCR 및 OCRA

마킹 유형

선형, 방사형, 각도, 반전 및 미러

마킹 속도

초당 최대 5자

폰트 크기

0.1 mm ~ 99 mm

타각 파워

9 레벨 조정 가능

마킹 깊이

최대 0.5 mm

점(도트: Dot) 간 분해능

0.05 mm

스타일러스 (마킹 핀) 스트로크

최대 8 mm

사용자 관리

최대 10명까지

패스워드 보호

3 레벨 보안

이력 기능

패스워드 보호

유지보수 지원

자가 진단 구성품

사용 가능 언어

17개

통신
포트

RS232, RS422, USBx2, RS485, Profibus 및 Ethernet(옵션)

입출력

16

원격 키보드 입력

USB

외부 출력

5V-0.5A 및 24V-0.5A

로고

생성 및 전달 소프트웨어

PC에 파일 저장

PC 소프트웨어 또는 USB 메모리 스틱

데이터베이스 링크

옵션

옵션

플레이트 브라켓 (Plate Bracket)

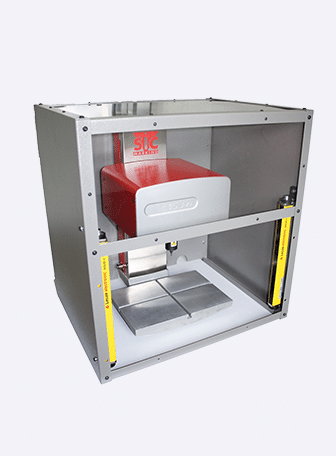

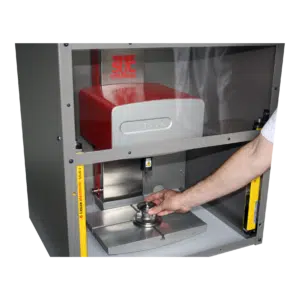

가상 보호 케이스

제어 페달
